WPF中使用CEFSharp加载网页及交互（WindowsFormsHost/CEFSharp）

前言

现在常用的方案

Duilib/(Duilib+CEF)只支持Windows的选择，优点是打包文件小（使用C++）（QQ、微信、有道精品课）。
Qt/(Qt+CEF) 支持跨平台，缺点是打包文件大（使用C++）这是很多客户端跨平台的首选，UI 库和各种功能的类库非常丰富，但是学习成本比较高。（WPS）。
WinForm/(WinForm+CEF) 微软第一代的 Desktop 版本，但是从开发体验角度来说自定义、美化控件会比较麻烦。不推荐。
WPF/(WPF+CEFSharp) 打包文件小，但是性能相比前两者弱，但比Electron强，内存占用高，只支持Windows。
Electron 打包文件大，但是性能弱，内存占用高，支持跨平台，开发效率最高。（迅雷）。

上面各种技术只要集成CEF的打包都大，所以上面所说的是在不集成CEF情况下对比的。

几种方案都各有利弊，可以根据团队的情况选用，都是相对可用的，其他的方案比如Flutter，Java就不太推荐。

目前因为C++的技术栈的原因，我们的团队主要用WPF或者是Electron来做桌面端的开发。

网易云信团队基于原 Duilib 魔改的 NIM Duilib库下载地址：https://github.com/netease-im/NIM_Duilib_Framework/

有些界面用WEB开发会更美观和快速，所以这里就来集成CEFSharp来加载WEB页面。

注意

添加CEF会大幅增加安装包大小。

为什么使用CEF

.NET 自带的 WebBrowser 是WEB 开发人员最讨厌的 IE，性能低下而且兼容性差
Webkit: 项目已经不再支持
Cef 是 Chrome 内核，性能和兼容性杠杠的。缺点就是带的 DLL 太多太大，一个发布版应该在150M左右，X86+X64一块就得快300M了。另外EXE加载速度也会稍慢。

CEF官方文档

https://github.com/cefsharp/CefSharp/wiki/CefSharp%E4%B8%AD%E6%96%87%E5%B8%AE%E5%8A%A9%E6%96%87%E6%A1%A3

https://github.com/cefsharp/CefSharp

http://cefsharp.github.io/

安装WPF版本依赖

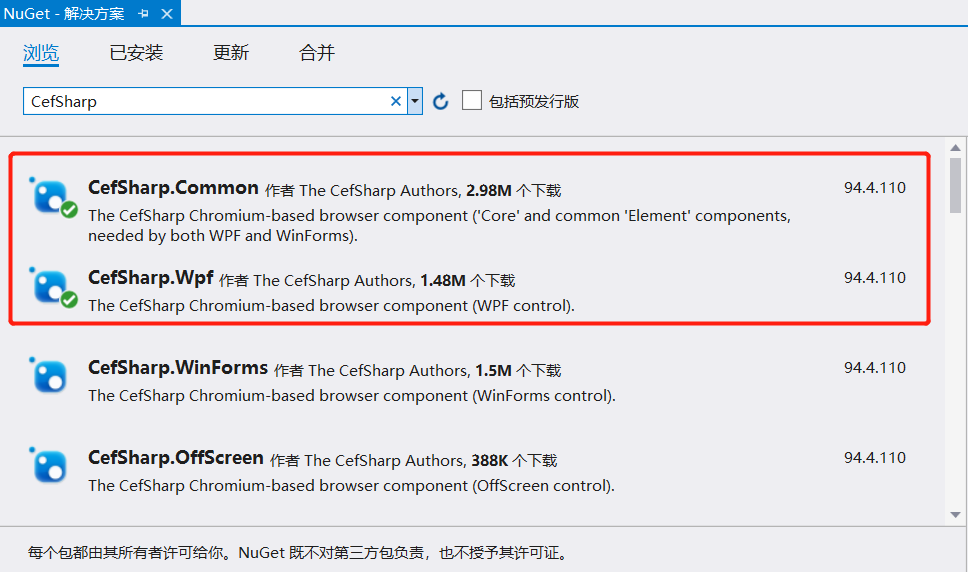

通过Nuget安装，右击项目 -> 管理Nuget程序包 -> 在打开的界面中搜索CefSharp，依次安装 CefSharp.Common和 CefSharp.Wpf ，至于 cef.redist.x64和 cef.redist.x86会自动安装。

配置解决方案平台

因为CefSharp不支持Any CPU所以要配置x86、x64，点击菜单 生成 -> 配置管理器。

选择解决方案平台，点击编辑，先将x64和x86删掉，再重新新建，重新配置比较容易些。

Any CPU的支持

如果我们要支持Any CPU就要自己实现了。

using System.Windows;
using System;
using System.Runtime.CompilerServices;
using CefSharp;
using System.IO;
using System.Reflection;
using System.Windows.Threading;
using CefSharpWpfDemo.Log;

namespace CEFSharpTest
{
    /// <summary>
    /// Interaction logic for App.xaml
    /// </summary>
    public partial class App : Application
    {
        public App()
        {
            // Add Custom assembly resolver
            AppDomain.CurrentDomain.AssemblyResolve += Resolver;
            //Any CefSharp references have to be in another method with NonInlining
            // attribute so the assembly rolver has time to do it's thing.
            InitializeCefSharp();
        }

        [MethodImpl(MethodImplOptions.NoInlining)]
        private static void InitializeCefSharp()
        {
            var settings = new CefSettings();

            // Set BrowserSubProcessPath based on app bitness at runtime
            settings.BrowserSubprocessPath = Path.Combine(
                AppDomain.CurrentDomain.SetupInformation.ApplicationBase,
                Environment.Is64BitProcess ? "x64" : "x86",
                "CefSharp.BrowserSubprocess.exe"
            );

            // Make sure you set performDependencyCheck false
            Cef.Initialize(settings, performDependencyCheck: false, browserProcessHandler: null);
        }

        // Will attempt to load missing assembly from either x86 or x64 subdir
        // Required by CefSharp to load the unmanaged dependencies when running using AnyCPU
        private static Assembly Resolver(object sender, ResolveEventArgs args)
        {
            if (args.Name.StartsWith("CefSharp"))
            {
                string assemblyName = args.Name.Split(new[] { ',' }, 2)[0] + ".dll";
                string archSpecificPath = Path.Combine(
                    AppDomain.CurrentDomain.SetupInformation.ApplicationBase,
                    Environment.Is64BitProcess ? "x64" : "x86",
                    assemblyName
                );

                return File.Exists(archSpecificPath)
                    ? Assembly.LoadFile(archSpecificPath)
                    : null;
            }

            return null;
        }
    }
}

使用

使用时可以直接在xaml文件中直接添加ChromiumWebBrowser控件，不过ChromiumWebBrowser控件特别消耗内存，所以代码里动态添加也是一种不错的选择。

Xaml中添加

xmal文件头部插入引用

1	xmlns:wpf="clr-namespace:CefSharp.Wpf;assembly=CefSharp.Wpf"

添加控件如下：

1
2
3

<Grid x:Name="ctrlBrowerGrid">
    <wpf:ChromiumWebBrowser x:Name="Browser"/>
</Grid>

cs文件中操作控件访问网址：

1	Browser.Load("https://www.psvmc.cn");

代码中添加

添加浏览器类：

using CefSharp.Wpf;

using System.ComponentModel;
using System.Windows;

namespace CEFSharpTest.view
{
    internal sealed class CollapsableChromiumWebBrowser : ChromiumWebBrowser
    {
        public CollapsableChromiumWebBrowser()
        {
            Loaded += BrowserLoaded;
        }

        private void BrowserLoaded(object sender, RoutedEventArgs e)
        {
            // Avoid loading CEF in designer
            if (DesignerProperties.GetIsInDesignMode(this)) {
                return;
            }
            // Avoid NRE in AbstractRenderHandler.OnPaint
            ApplyTemplate();
        }
    }
}

动态添加和操作控件：

private CollapsableChromiumWebBrowser MyBrowser = null;
private void InitWebBrower() {
    MyBrowser = new CollapsableChromiumWebBrowser();
    //页面插入控件
    ctrlBrowerGrid.Children.Add(MyBrowser);
    //这里不能用Load()的方法，会报错。
    MyBrowser.Address = "https://www.psvmc.cn";
}

获取Cookie和Html

添加Cookie访问类

using CefSharp;

using System;

namespace CEFSharpTest.view
{
    public class CookieVisitor : ICookieVisitor
    {
        private string Cookies = null;

        public event Action<object> Action;

        public bool Visit(Cookie cookie, int count, int total, ref bool deleteCookie)
        {
            if (count == 0)
                Cookies = null;

            Cookies += cookie.Name + "=" + cookie.Value + ";";
            deleteCookie = false;
            return true;
        }

        public void Dispose()
        {
            if (Action != null)
                Action(Cookies);
            return;
        }
    }
}

浏览器控件访问网址，并设置回调

private CollapsableChromiumWebBrowser MyBrowser = null;

private void InitWebBrower()
{
    MyBrowser = new CollapsableChromiumWebBrowser();
    //页面插入控件
    ctrlBrowerGrid.Children.Add(MyBrowser);
    MyBrowser.FrameLoadEnd += Browser_FrameLoadEnd;
    //这里不能用Load()的方法，会报错。
    MyBrowser.Address = "https://www.psvmc.cn";
}

private async void Browser_FrameLoadEnd(object sender, FrameLoadEndEventArgs e)
{
    CookieVisitor visitor = new CookieVisitor();
    string html = await MyBrowser.GetSourceAsync();
    Console.WriteLine("html:" + html);
    visitor.Action += RecieveCookie;
    Cef.GetGlobalCookieManager().VisitAllCookies(visitor);
    return;
}

public async void RecieveCookie(object data)
{
    string cookies = (string)data;
    Console.WriteLine("cookies:" + cookies);
    return;
}

加载本地页面和JS回调

添加HTML

项目下添加html路径html\index.html

<!DOCTYPE html>
<html>
<head>
    <title></title>
    <meta charset="utf-8" />
    <script type="text/javascript">
        function callback() {
            callbackObj.showMessage('message from js');
        }

        function alert_msg(msg) {
            alert(msg);
        }
    </script>
</head>
<body>
    <button onclick="callback()">Click</button>
    <style>
        * {
            margin: 0;
            padding: 0;
        }

        body {
            background-color: #f3f3f3;
            width: 100vw;
            height: 100vh;
            display:flex;
            align-items:center;
            justify-content:center;
        }
    </style>
</body>
</html>

复制页面

复制页面到目标目录

方式1

项目->属性->生成事件->生成前事件命令行

添加如下

1	xcopy /Y /i /e $(ProjectDir)\html $(TargetDir)\html

方式2

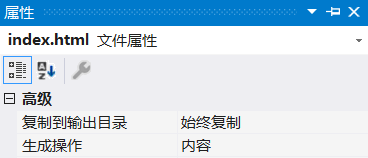

文件右键点击属性，设置复制到输出目录和生成操作。

如果文件较多建议用方式1 。

代码

全局初始化

Application中初始化默认配置

CefSettings cSettings = new CefSettings()
{
    Locale = "zh-CN",
    CachePath = Directory.GetCurrentDirectory() + @"\Cache"
};
cSettings.MultiThreadedMessageLoop = true;
cSettings.CefCommandLineArgs.Add("proxy-auto-detect", "0");
cSettings.CefCommandLineArgs.Add("--disable-web-security", "");
//Disable GPU acceleration
cSettings.CefCommandLineArgs.Add("disable-gpu","1");
//Disable GPU vsync
cSettings.CefCommandLineArgs.Add("disable-gpu-vsync");
//此配置可以允许摄像头打开摄像
cSettings.CefCommandLineArgs.Add("enable-media-stream", "1");

Cef.Initialize(cSettings);

注意

上面的代码(Cef初始化)项目中只能调用一次。

页面中初始化

private ChromiumWebBrowser MyBrowser = null;

private void InitWebBrower()
{
    string pagepath = string.Format(@"{0}html\index.html", AppDomain.CurrentDomain.BaseDirectory);

    if (!File.Exists(pagepath))
    {
        MessageBox.Show("HTML不存在: " + pagepath);
        return;
    }

    // Create a browser component
    MyBrowser = new ChromiumWebBrowser();

    //禁用右键菜单
    MyBrowser.MenuHandler = new MenuHandler();

    //禁用弹窗
    MyBrowser.LifeSpanHandler = new LifeSpanHandler();

    MyBrowser.Background = new SolidColorBrush((Color)ColorConverter.ConvertFromString("#f3f3f3"));
    //页面插入控件
    ctrlBrowerGrid.Children.Add(MyBrowser);

    MyBrowser.Address = pagepath;

    MyBrowser.JavascriptObjectRepository.Settings.LegacyBindingEnabled = true;
    MyBrowser.JavascriptObjectRepository.Register(
        "callbackObj",
        new CallbackObjectForJs(),
        isAsync: true,
        options: BindingOptions.DefaultBinder
    );
}

调用JS方法

private void Button_Click(object sender, RoutedEventArgs e)
{
    MyBrowser.ExecuteScriptAsync("alert_msg('123')");
}

事件回调类

public class CallbackObjectForJs
{
    public void showMessage(string msg)
    {
        MessageBox.Show(msg);
    }
}

禁用右键菜单的类

public class MenuHandler : IContextMenuHandler
{
    public void OnBeforeContextMenu(
        IWebBrowser browserControl,
        IBrowser browser,
        IFrame frame,
        IContextMenuParams parameters,
        IMenuModel model
    )
    {
        model.Clear();
    }

    public bool OnContextMenuCommand(
        IWebBrowser browserControl,
        IBrowser browser,
        IFrame frame,
        IContextMenuParams parameters,
        CefMenuCommand commandId,
        CefEventFlags eventFlags
    )
    {
        return false;
    }

    public void OnContextMenuDismissed(IWebBrowser browserControl, IBrowser browser, IFrame frame)
    {
    }

    public bool RunContextMenu(
        IWebBrowser browserControl,
        IBrowser browser,
        IFrame frame,
        IContextMenuParams parameters,
        IMenuModel model,
        IRunContextMenuCallback callback
    )
    {
        return false;
    }
}

原窗口打开链接的类

public class LifeSpanHandler : ILifeSpanHandler
{
    //弹出前触发的事件
    public bool OnBeforePopup(
        IWebBrowser webBrowser,
        IBrowser browser,
        IFrame frame,
        string targetUrl,
        string targetFrameName,
        WindowOpenDisposition targetDisposition,
        bool userGesture,
        IPopupFeatures popupFeatures,
        IWindowInfo windowInfo,
        IBrowserSettings browserSettings,
        ref bool noJavascriptAccess,
        out IWebBrowser newBrowser)
    {
        //使用源窗口打开链接，取消创建新窗口
        newBrowser = null;
        var chromiumWebBrowser = (ChromiumWebBrowser)webBrowser;
        chromiumWebBrowser.Load(targetUrl);
        return true;
    }

    public void OnAfterCreated(IWebBrowser chromiumWebBrowser, IBrowser browser)
    {
    }

    public bool DoClose(IWebBrowser chromiumWebBrowser, IBrowser browser)
    {
        return true;
    }

    public void OnBeforeClose(IWebBrowser chromiumWebBrowser, IBrowser browser)
    {
    }
}

注意项

API变更

//Old Method
MyBrowser.RegisterAsyncJsObject("callbackObj", new CallbackObjectForJs(), options: BindingOptions.DefaultBinder);

//Replaced with
MyBrowser.JavascriptObjectRepository.Settings.LegacyBindingEnabled = true;
MyBrowser.JavascriptObjectRepository.Register("callbackObj", new CallbackObjectForJs(), isAsync: true, options: BindingOptions.DefaultBinder);

本地文件路径

文件路径中不能包含特殊字符，否则不能加载，之前我的项目在C#目录下，就一直加载不了页面。

性能

在使用CEF的过程中，我发现了一个现象：

WPF版的CEF比Chrome性能要差：一些有动画的地方会掉帧（例如，CSS动画，全屏图片拖动等），视频播放的效果也没有Chrome流畅。

查了一下相关资料，发现CEFSharp.WPF不是直接渲染在控件上的，它的大概流程如下：

CEFSharp.WPF的ChromiumWebBrowser控件本质上是一个图片
而是通过离屏渲染的方式渲染在缓冲区里，
绘制完成后，然后将缓冲区的数据传递到InteropBitmap中去
将InteropBitmap作为ChromiumWebBrowser的图源更新

这个基本上是类似于WPF的视频播放器的做法：先离屏渲染出图片，在将图片更新到界面。这个做法由于是使用的WPF的原生渲染方案，可以说是WPF的原生控件的，本身是有不少好处的：

可以支持透明背景
可以在上面叠加其它WPF控件
可以支持WPF的变形，动画，裁剪等特效

简单一句话，是可以和WPF程序无缝集成的，如果将WEB界面作为控件嵌入式再方便不过的。

但是，它这个实现是有代价的：

离屏渲染本身需要多一层工序，
有切换上下文和内存拷贝的开销。
更要命的是，貌似目前GPU离线渲染视频效果还不是很好，因此默认还把gpu加速给关了，性能更下降了一截。

另外，InteropBitmap传递图片内存的效率本身就不高，不光吃cpu，还吃内存，网上也有人讨论过。

针对这些问题，有人建议使用WritableBitmap替换InteropBitmap，但貌似作者认为InteropBitmap的效率更好些。

我使用过WritableBitmap离屏渲染地图，应该是能做到比当前更好的性能的。

也有人建议使用效率更高的D3DImage（WPF原生支持这个，不过麻烦些），可能作者觉得目前它的这个性能问题不是首要解决的目标吧，也一直没有采纳。

最后说一下解决方法吧，虽然在大部分的情况下，当前的解决方案是能满足我们的需求的，不过如果遇到非要解决的情况下，可以使用下WinFrom版的CEFSharp，通过WinFormHost来集成到WPF程序中去。

WinFrom版的CEFSharp应该是直接渲染的，我试了一下，效率基本上接近Chrome，并且由于他们的基础库是公用的，在WPF程序中WinFrom版和WPF版的CEF是可以并存的，用起来还算方便。

WPF使用WindowsFormsHost加载Winform控件

WindowsFormsHost是置顶的，不能像WPF控件那样层叠实现。

WindowsFormsHost使用起来相当简单。它有一个Child属性，你可以在其中定义一个WinForms控件，就像WPF Window只保存一个根控件一样。如果在WindowsFormsHost中需要来自WinForms的更多控件，可以使用WinForms中的Panel控件或任何其他容器控件。

使用方法：

首先，我们需要向项目中的引用（reference）中添加两个动态库dll

一个是.NET库中的System.Windows.Forms
另外一个是WindowsFormsIntegration

添加完两个动态dll以后，就可以在控件库中找到WindowsFormsHost这个控件；

将这个控件放入窗体，放置完以后在xmal代码中会自动生成相应代码：

1
2
3

<Grid>
    <WindowsFormsHost />
</Grid>

然后，需要在xmal的开始处添加两行代码：

1 2	xmlns:WinFormHost="clr-namespace:System.Windows.Forms.Integration;assembly=WindowsFormsIntegration" xmlns:WinFormControls="clr-namespace:System.Windows.Forms;assembly=System.Windows.Forms"

这样就可以在WindowsFormsHost下放置需要的Windows Form控件了。

1
2
3

<WindowsFormsHost>
    <WinFormControls:Button Text="WinformButton"/>
</WindowsFormsHost>

WPF中加载WinForm版的CEF

WinForm版的CEF加载页面的显示效果比较流畅，这里就介绍怎么在WPF中加载WinForm版的CEF

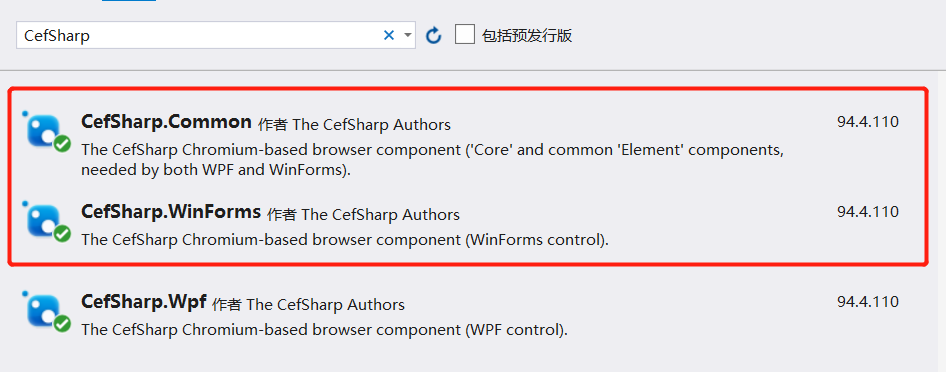

添加如下依赖(圈中的两个)

添加头

1	xmlns:winforms="clr-namespace:CefSharp.WinForms;assembly=CefSharp.WinForms"

添加组件

<Grid>
    <WindowsFormsHost>
        <winforms:ChromiumWebBrowser x:Name="MyBrowser"></winforms:ChromiumWebBrowser>
    </WindowsFormsHost>
</Grid>

加载页面

private async void initMyBrowser()
{
    MyBrowser.Visible = false;
    MyBrowser.Load("https://www.psvmc.cn");
    await Task.Delay(200);
    MyBrowser.Visible = true;
}

注意

默认直接加载页面会闪一下黑色的背景，所以这里先隐藏，延迟200毫秒再显示就不会有黑屏的现象了。

注意如果程序有多个窗口，不要在窗口关闭时调用下面的方法，会导致其他窗口也不可用。

1	Cef.Shutdown();

启动加速

在实际使用过程中，发现有的客户端会出现chrome加载网页过慢问题，定位后发现很多是因为设置系统代理所致，此时可以通过如下启动参数禁止系统代理。

1 2	{"proxy-auto-detect", "0"}, {"no-proxy-server", "1"},

另外一个小技巧是：由于cef本身是一个独立的进程，我们不需要等待主窗口加载完成后再创建ChromiumWebBrowser，单独启动它也不影响主程序启动速度，

因此可以将ChromiumWebBrowser和主窗口一并启动。

public MainWindow()
{
  var setting = new CefSettings();
  CefSharp.Cef.Initialize(setting);
  var chrome = new ChromiumWebBrowser() {Address = "http://www.baidu.com"};
  //...
  InitializeComponent();
}

主窗口加载完成后，再将chrome放置到相应的控件上。

需要说明的是，ChromiumWebBrowser只有防止到窗口才开始渲染，要想预先渲染，可以先新建一个临时窗口，把这个临时窗口显示到屏幕外面去。要用ChromiumWebBrowser的时候再放置到我们的实际窗体中。

Flash支持

找到本地flash的dll（pepflashplayer.dll）

项目中新建plugins，添加pepflashplayer.dll，右击属性，改为始终复制

CEF初始化配置

CefSettings settings = new CefSharp.CefSettings()
settings.CefCommandLineArgs["enable-system-flash"] = "1";
settings.CefCommandLineArgs.Add("ppapi-flash-version", "32.0.0.171");
settings.CefCommandLineArgs.Add("ppapi-flash-path", @"plugins\pepflashplayer.dll");
Cef.Initialize(settings);

Chrome插件支持

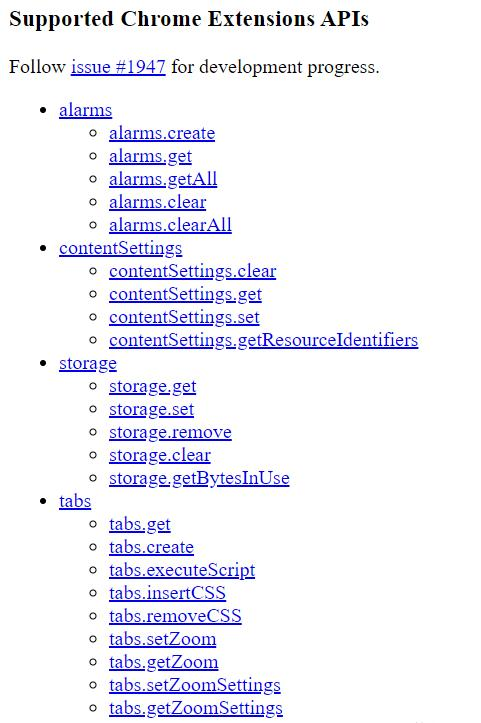

CEF只是集成了Chromium的Content API，对Chrome插件支持不完整，只支持部分功能。

20220511110557
